Czujnik ruchu w obwodzie oświetleniowym pełni rolę elementu sterującego. Nie zasila lampy samodzielnie, tylko wykrywa obecność w polu detekcji i podaje napięcie na oprawę wtedy, gdy warunki pracy są spełnione. W praktyce oznacza to prosty układ zależności: zasilanie trafia do czujnika, czujnik analizuje ruch, a po wykryciu przełącza wyjście prowadzące do lampy.
Taki układ działa podobnie w domu, garażu i przy wejściu na posesję, ale różni się budową. Lampa z czujnikiem zintegrowanym ma całą automatykę wewnątrz oprawy, więc montaż sprowadza się do podania zasilania zgodnie z oznaczeniami producenta. Przy osobnym module czujnik montuje się niezależnie od lampy i wtedy połączeń jest więcej. To rozwiązanie daje większą swobodę ustawienia strefy wykrywania. Na schodach i w długim korytarzu ma to realne znaczenie.
W codziennym użyciu czujniki ruchu stosuje się w korytarzach, przy drzwiach wejściowych, na podjazdach, przy garażach i w przejściach między budynkami. Dobrze ustawiony układ skraca czas świecenia i ogranicza potrzebę ręcznego sterowania. Źle ustawiony irytuje. To szybko wychodzi w praktyce.
Znaczenie czujnika ruchu w instalacji oświetleniowej

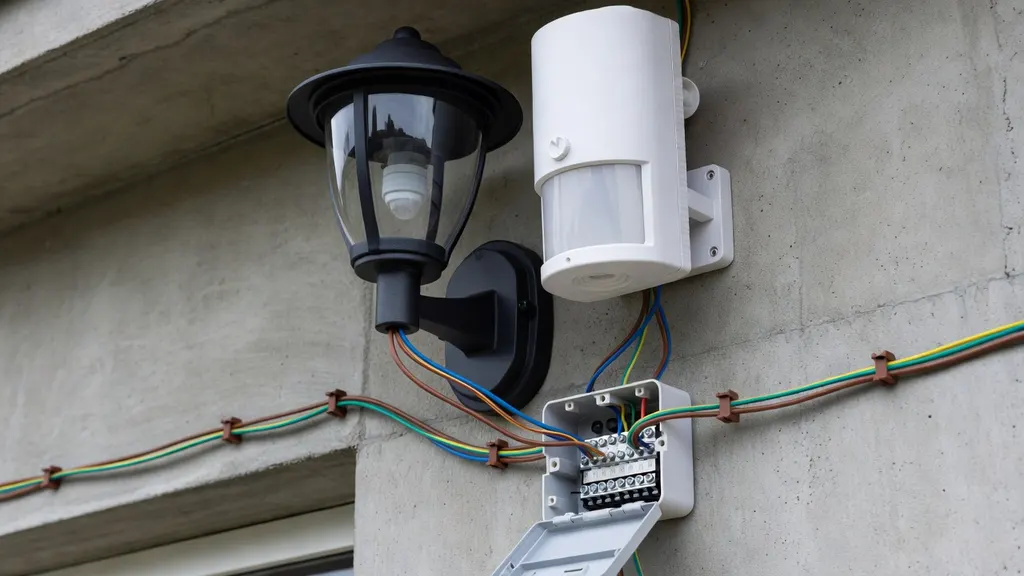

Najprostszy schemat zakłada, że czujnik jest wpięty między zasilanie a lampę. Przewód fazowy trafia na wejście czujnika, a z wyjścia sterowanego wraca do oprawy. Przewód neutralny jest prowadzony bezpośrednio do lampy i często także do samego czujnika, jeśli jego elektronika wymaga zasilania 230 V. Przewód ochronny nie bierze udziału w sterowaniu, ale musi być doprowadzony do oprawy i wszystkich elementów, które tego wymagają konstrukcyjnie.
Różnica między czujnikiem zintegrowanym i oddzielnym jest ważna już na etapie planowania. Zintegrowana lampa ma stałe pole widzenia wynikające z położenia oprawy. Oddzielny moduł można zawiesić wyżej, obrócić albo skierować na wejście, a lampę umieścić tam, gdzie światło będzie potrzebne najbardziej. Na elewacji często daje to lepszy efekt niż jedna lampa zamocowana obok drzwi.
Rodzaje czujników ruchu i ich zastosowanie w obwodach lamp
Najczęściej spotyka się czujniki PIR, mikrofalowe i dualne. PIR reaguje na zmianę promieniowania podczerwonego, więc wykrywa ruch ciepłych obiektów. Sprawdza się przy wejściach, na klatkach schodowych i przy drzwiach garażowych. Mikrofalowy emituje fale i analizuje ich odbicie, dzięki czemu wykrywa ruch nawet przez cienkie przeszkody, ale może reagować szerzej, niż wynikałoby to z samego ustawienia obudowy. Dualny łączy obie metody i ogranicza liczbę przypadkowych wzbudzeń.
Znaczenie ma też forma montażu. Modele sufitowe obejmują polem detekcji przestrzeń pod sobą i pasują do korytarzy, holi i pomieszczeń gospodarczych. Ścienne działają kierunkowo, więc łatwiej nimi objąć podjazd, furtkę albo wejście. Natynkowe montuje się bezpośrednio na podłożu, a dopuszkowe ukrywa się w puszce instalacyjnej. Te drugie są dyskretniejsze, ale wymagają odpowiedniej ilości miejsca i przemyślanego rozprowadzenia przewodów.
Nie każdy czujnik działa tak samo po zmroku i za dnia. Wersje z funkcją zmierzchową uruchamiają światło dopiero po spadku natężenia oświetlenia poniżej ustawionego progu, często regulowanego w zakresie od 3 do 2000 lx. W pomieszczeniach bez okien ta funkcja bywa zbędna. Przy wejściu do domu albo na elewacji jest bardzo przydatna.
Dostępne są urządzenia zasilane napięciem 230 V, 12 V i bateryjnie. W obwodach lamp domowych najczęściej pracują modele 230 V. W instalacjach niskonapięciowych, przy oświetleniu ogrodowym lub sterowaniu przez zasilacz LED, stosuje się wersje 12 V lub 24 V. Czujniki bateryjne częściej służą do alarmu i automatyki bezprzewodowej niż do bezpośredniego przełączania lamp sieciowych.
Oznaczenia zacisków i przewodów na schemacie podłączenia

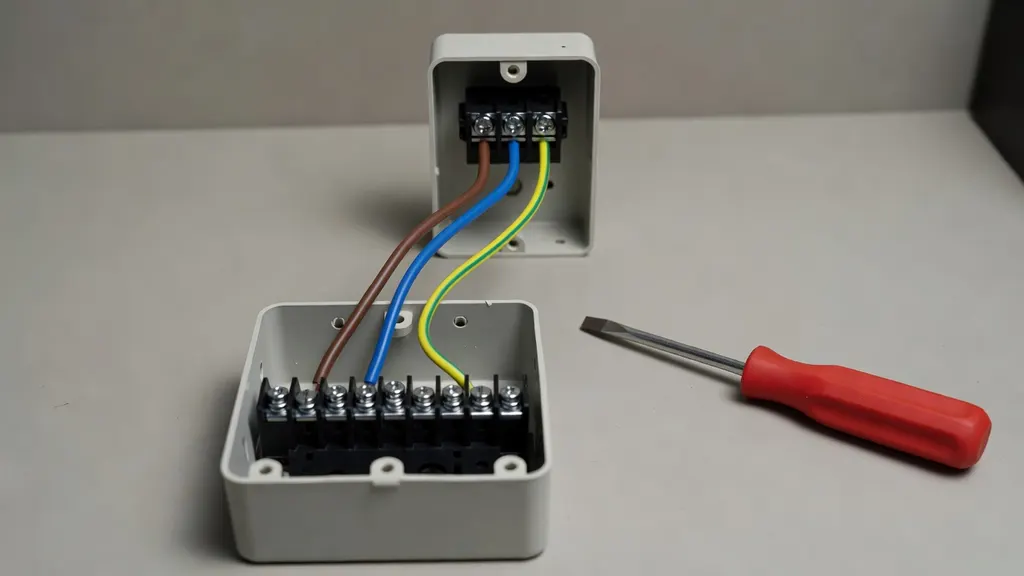

Na obudowach czujników i na schematach najczęściej pojawiają się oznaczenia L, N i wyjście na obciążenie. L oznacza wejście fazy, N przewód neutralny, a zacisk oznaczony jako L’, LOAD, OUT albo strzałką to wyjście sterowane prowadzące do lampy. To właśnie ten punkt bywa mylony z zasilaniem wejściowym. Skutek jest prosty: układ nie działa albo działa stale.
W typowym obwodzie 230 V przewód fazowy odpowiada za podanie napięcia na urządzenie, neutralny zamyka obwód zasilania, a ochronny zabezpiecza metalowe elementy instalacji. Kolory przewodów pomagają, ale nie mogą być jedyną podstawą identyfikacji. W starszych instalacjach oznaczenia bywają niejednoznaczne. W puszce potrafi być ciasno i mało czytelnie. To jeden z częstszych powodów pomyłek.
Na schemacie producenta widoczny jest układ idealny, a w rzeczywistej puszce przewody mogą być rozprowadzone inaczej. Zasilanie może dochodzić do lampy, a nie do wyłącznika lub czujnika. W takim przypadku sam schemat z instrukcji nie wystarcza, jeśli nie wiadomo, który przewód pełni daną funkcję w istniejącym obwodzie.
Oznaczenia spotykane w instalacjach 230 V i 12 V
W sieci 230 V stosuje się wejście fazowe L i neutralne N, a wyjście sterowane prowadzi dalej fazę po załączeniu. W układach 12 V i 24 V oznaczenia odnoszą się do biegunowości, więc spotyka się plus i minus albo symbole V+ i V-. Tu trzeba zachować zgodność z zasilaczem i oprawą, bo zamiana biegunów może unieruchomić układ albo uszkodzić elektronikę.
Znaczenie ma także rodzaj źródła zasilania. Nie każdy czujnik niskonapięciowy współpracuje z każdym zasilaczem LED. W instalacji stałonapięciowej inaczej podłącza się taśmę 12 V, a inaczej oprawę z własnym zasilaczem. To nie jest drobiazg.
Warianty schematów podłączenia czujnika ruchu do lampy
Podstawowy układ z jednym czujnikiem i jedną lampą wygląda tak: faza zasilająca trafia na zacisk L czujnika, neutralny na N czujnika i do lampy, a z wyjścia czujnika wychodzi przewód fazowy sterowany do oprawy. Przewód ochronny prowadzi się bezpośrednio do lampy. To najczęstszy schemat stosowany przy wejściach, w garażach i na elewacjach.
Przy lampach LED trzeba zwrócić uwagę na parametry obciążenia. Część czujników wymaga minimalnej mocy 10 W, 20 W albo 40 W, a pojedyncza oprawa LED może pobierać 6 W lub 8 W. Wtedy pojawia się migotanie, krótkie błyski albo brak pełnego wyłączenia. Stare halogeny i żarówki tradycyjne współpracują z takimi modułami łatwiej, bo ich obciążenie jest większe i bardziej przewidywalne.
Jeśli czujnik ma własną funkcję zmierzchową, nie ma potrzeby dodawania oddzielnego elementu reagującego na poziom światła. Gdy stosowany jest osobny czujnik zmierzchu, montuje się go przed czujnikiem ruchu w torze sterowania lub wykorzystuje przekaźnik pośredni. W prostych instalacjach domowych częściej wybiera się jeden moduł łączący obie funkcje.
Spotykanym rozwiązaniem jest też ręczny wyłącznik równoległy do automatyki. Pozwala załączyć światło niezależnie od wykrycia ruchu, co przydaje się podczas pracy w garażu, przy rozładunku samochodu albo podczas dłuższego pobytu na tarasie. Takie obejście musi być wykonane zgodnie ze schematem danego modelu, bo niektóre czujniki nie tolerują podawania napięcia wstecz na wyjście sterowane.
Przy dwóch czujnikach sterujących jedną lampą stosuje się układ równoległy na wyjściach albo rozwiązanie przekaźnikowe, jeśli producent tego wymaga. Ma to sens przy schodach i w długich ciągach komunikacyjnych, gdzie ruch może pojawić się z dwóch stron. Jeden moduł zamontowany na końcu korytarza nie zawsze wychwytuje wejście od przeciwnej strony. To częsta sytuacja w praktyce domowej.
Osobnym przypadkiem jest lampa z wbudowanym czujnikiem ruchu. Tu schemat bywa prostszy, ale możliwości modyfikacji mniejsze. Zasilanie doprowadza się bezpośrednio do oprawy, a strefa działania zależy od konstrukcji lampy i miejsca jej montażu.
Schematy rozbudowane w komunikacji i przy schodach
W przejściach i na schodach układ można połączyć z automatyką schodową albo z klasycznym wyłącznikiem schodowym, ale wymaga to przemyślenia sposobu sterowania. Jeśli kilka punktów świetlnych ma zapalać się jednocześnie, jeden czujnik może sterować wspólnym obwodem lamp. Gdy każde światło ma reagować niezależnie, wygodniejsze są osobne strefy detekcji. Nadmiar czujników też bywa kłopotliwy, bo pola działania nakładają się i światło pracuje dłużej niż potrzeba.
Warunki montażowe i parametry wpływające na działanie układu
Wysokość montażu wpływa bezpośrednio na strefę wykrywania. Czujnik ścienny montowany na 2-2,5 m pracuje inaczej niż sufitowy zawieszony na 3 m. Producent podaje zasięg rzędu 6, 8, 10 lub 12 m, ale te wartości odnoszą się do określonego kąta i wysokości. Po zmianie położenia parametry też się zmieniają.
Duże znaczenie ma kierunek ruchu względem czujnika. Modele PIR lepiej wykrywają ruch poprzeczny niż zbliżanie się wprost do sensora. Dlatego przy furtce i drzwiach wejściowych dobrze działa ustawienie boczne, a nie centralnie na wprost ścieżki. To prosty detal, a potrafi poprawić skuteczność bez zmiany urządzenia.
Na zewnątrz dochodzą warunki środowiskowe. Deszcz, mróz, wilgoć i nagrzewanie ściany wpływają na stabilność pracy, dlatego przy elewacji i wejściu trzeba zwracać uwagę na stopień szczelności IP44, IP54 lub wyższy, zależnie od miejsca osłonięcia. Czujnik zawieszony pod okapem ma łatwiejsze warunki niż ten umieszczony na otwartej ścianie od strony zachodniej.
Problemy powodują też źródła zakłóceń: kratki wentylacyjne, nawiewy ciepłego powietrza, gałęzie poruszane przez wiatr, ruch uliczny poza ogrodzeniem czy odbicia od błyszczących powierzchni. Przy podjeździe to widać szybko. Lampa potrafi załączać się od przejazdu samochodu po drugiej stronie ulicy.
Regulacje dostępne w czujnikach ruchu
Większość modeli pozwala ustawić czas podtrzymania świecenia od 10 s do 15 min. Krótszy czas sprawdza się w korytarzu i przy drzwiach wejściowych, dłuższy w garażu, kotłowni i przy pracach gospodarczych. Próg zmierzchowy reguluje moment aktywacji po zapadnięciu ciemności, a czułość odpowiada za to, jak łatwo czujnik zareaguje na ruch.
Te ustawienia wpływają na wygodę codziennego użytkowania. Zbyt duża czułość oznacza więcej niepotrzebnych załączeń. Zbyt krótki czas gaśnięcia kończy się machaniem ręką na schodach. To się zdarza częściej, niż wynikałoby z opisu na pudełku.
Zgodność czujnika ruchu z lampami LED i innymi źródłami światła
Nowoczesne oprawy LED mają elektronikę zasilającą, która nie zawsze współpracuje poprawnie z prostymi czujnikami ruchu. Problem pojawia się szczególnie przy małych mocach i przy źródłach z zasilaczem impulsowym. Objawy są charakterystyczne: lampa miga po wyłączeniu, delikatnie żarzy się albo wykonuje krótkie błyski co kilka sekund.
Kluczowe są dwie wartości: minimalna i maksymalna moc obciążenia. Jeśli czujnik wymaga minimum 20 W, a podłączona lampa ma 8 W, układ może zachowywać się niestabilnie. Z drugiej strony przekroczenie maksymalnej mocy 500 W dla LED albo 1200 W dla żarówek halogenowych też jest niedopuszczalne. Parametry trzeba odczytywać dokładnie dla danego typu źródła światła, bo producenci podają inne limity dla LED, a inne dla obciążeń rezystancyjnych.
Pojedyncza żarówka LED, plafon sufitowy, reflektor halogenowy czy oświetlenie szynowe zachowują się w obwodzie inaczej. Oprawa z kilkoma zasilaczami może generować krótkie impulsy lub prądy upływu, które dla czujnika są trudniejsze do obsłużenia niż jedna lampa o zwartej konstrukcji.
Ograniczenia techniczne przy nowoczesnym oświetleniu
W małych obwodach LED stosuje się czasem dodatkowy element obciążający lub moduł przeciwmigotaniowy, ale tylko wtedy, gdy producent dopuszcza takie rozwiązanie. Przy wielu reflektorach z jednego czujnika trzeba pilnować sumy mocy rozruchowej i ciągłej. W systemach szynowych oraz grupach opraw znaczenie ma sposób zasilania całego toru, a nie tylko pojedynczej lampy.
Typowe nieprawidłowości w działaniu i ich źródła w schemacie lub montażu
Brak reakcji lampy na ruch często wynika z zamiany wejścia fazowego z wyjściem sterowanym, braku przewodu neutralnego przy czujniku albo błędnego ustawienia progu zmierzchowego. Jeśli czujnik ma aktywować się tylko po ciemku, w jasnym pomieszczeniu nie włączy światła mimo poprawnego okablowania.
Światło, które nie gaśnie, bywa skutkiem ciągłego ruchu w strefie detekcji, źle ustawionej czułości albo podania napięcia przez obejście ręczne. Zdarza się też, że czujnik obserwuje drzwi, za którymi stale przemieszcza się ktoś po drugiej stronie cienkiej przegrody. Dotyczy to szczególnie wersji mikrofalowych.
Zbyt częste załączanie oznacza najczęściej nieprawidłowe ustawienie kierunku albo zbyt szeroką strefę działania. Migotanie i pulsacyjne świecenie wiążą się przeważnie z niedopasowaniem do oprawy LED, za małym obciążeniem albo słabą jakością zasilacza lampy. Takie objawy rzadko ustępują same.
Problemy z czasowym wyłączeniem czujnika lub jego obejściem wynikają z błędnego schematu połączeń. Ręczny wyłącznik musi sterować obwodem w sposób zgodny z budową modułu, a nie tylko zwierać dowolne dwa przewody w puszce. W praktyce najwięcej błędów pojawia się tam, gdzie faza zasilająca i przewód wychodzący na lampę są do siebie podobne i nie zostały poprawnie rozpoznane.
Na końcu i tak decyduje schemat producenta dla konkretnego modelu. Oznaczenia zacisków bywają podobne, ale układ elektroniki już nie. Dwa czujniki wyglądające niemal identycznie mogą wymagać innego sposobu podłączenia. To detal tylko z pozoru.
